Използвайте предимствата на компактната комбинация от мощни спирални зъбни единици и променливи двигатели.
Нашите спирални предавки от серията R..Dr .. се разделят със своите фино стъпаловидни съотношения на предавките и разнообразието.

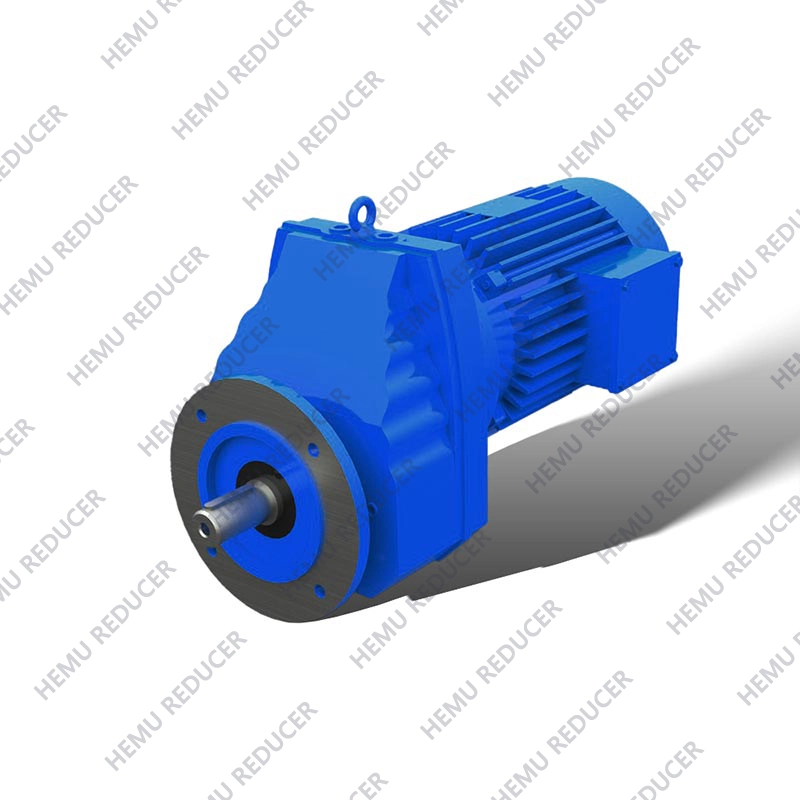

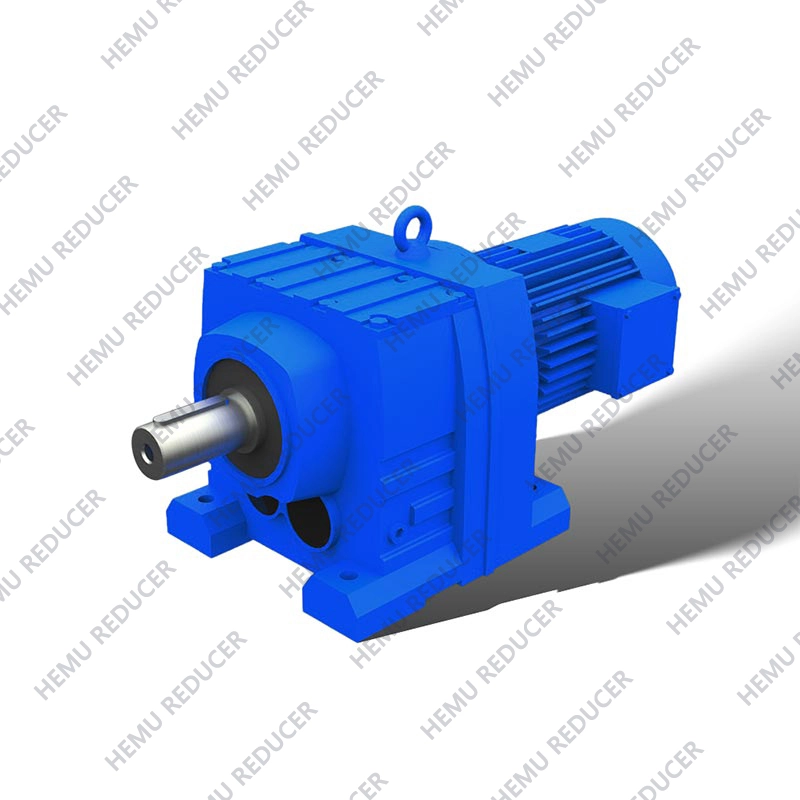

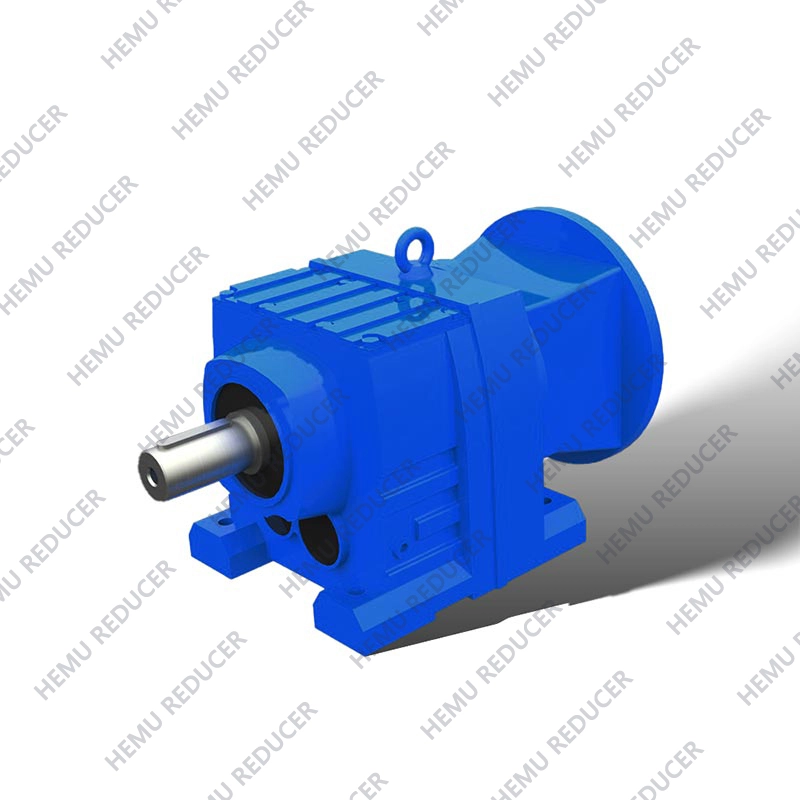

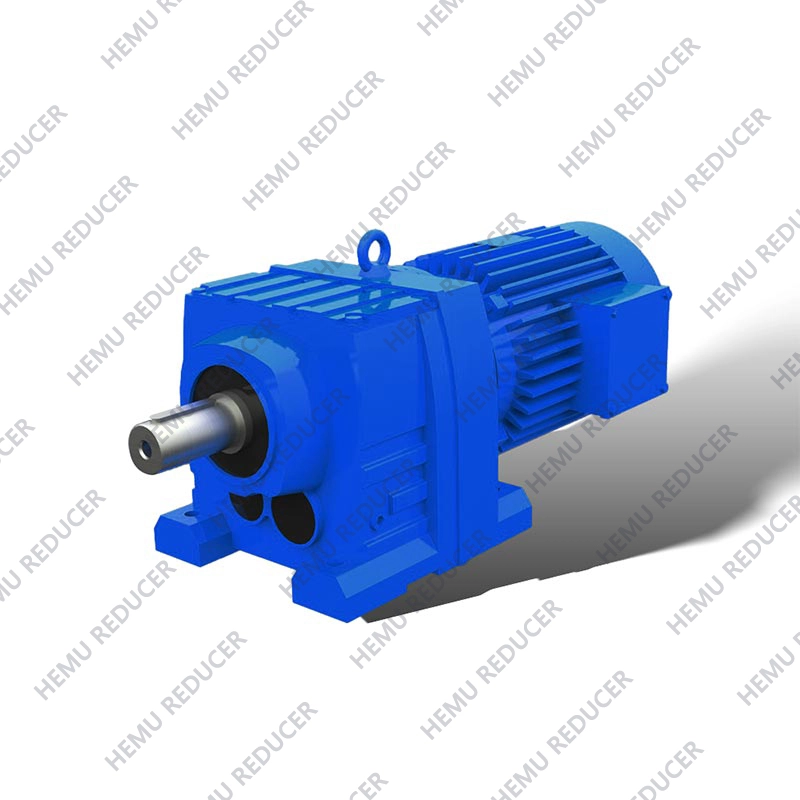

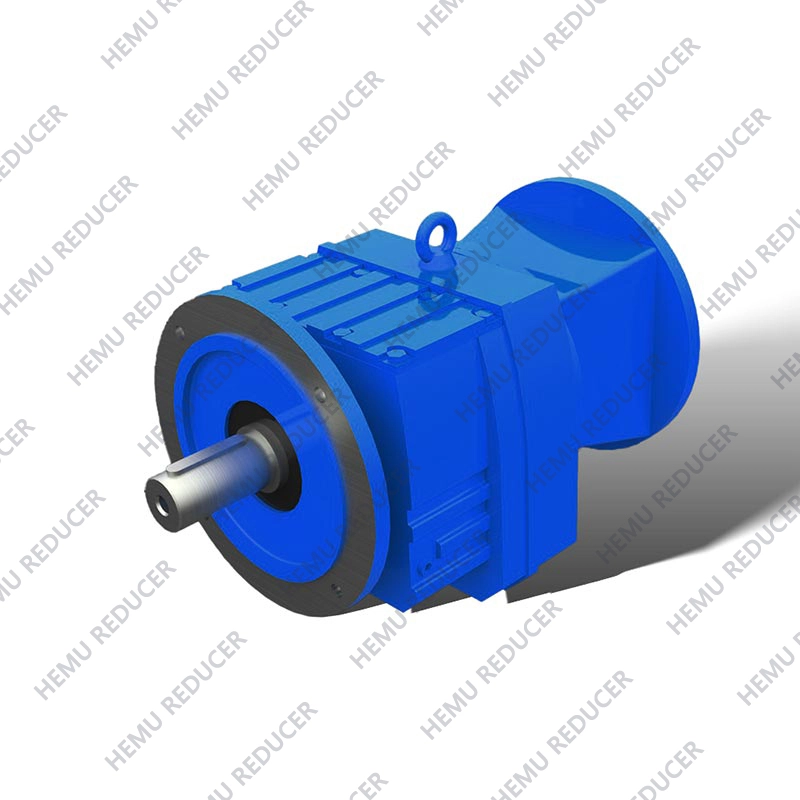

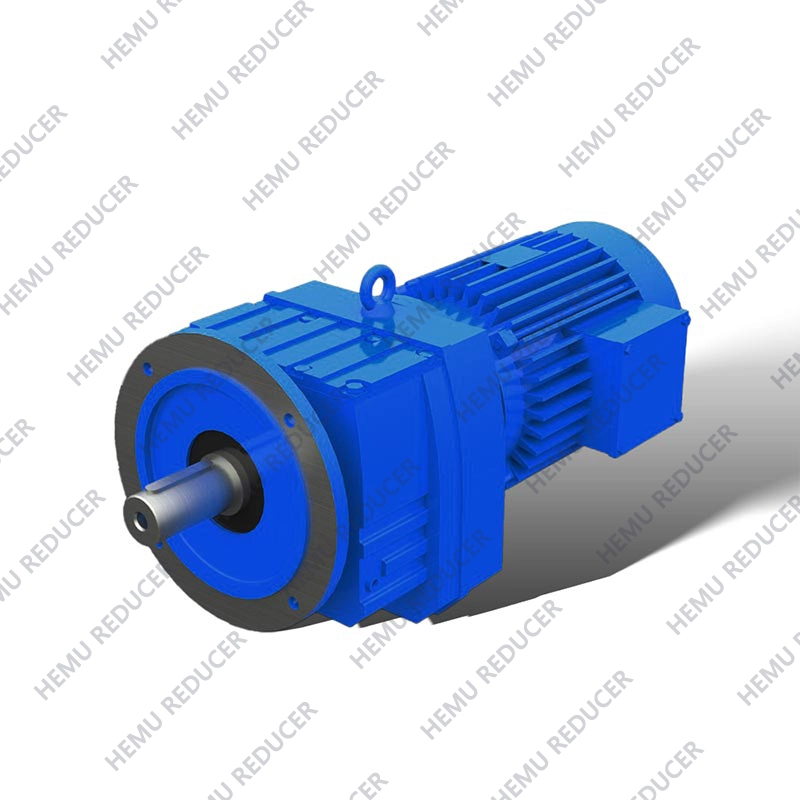

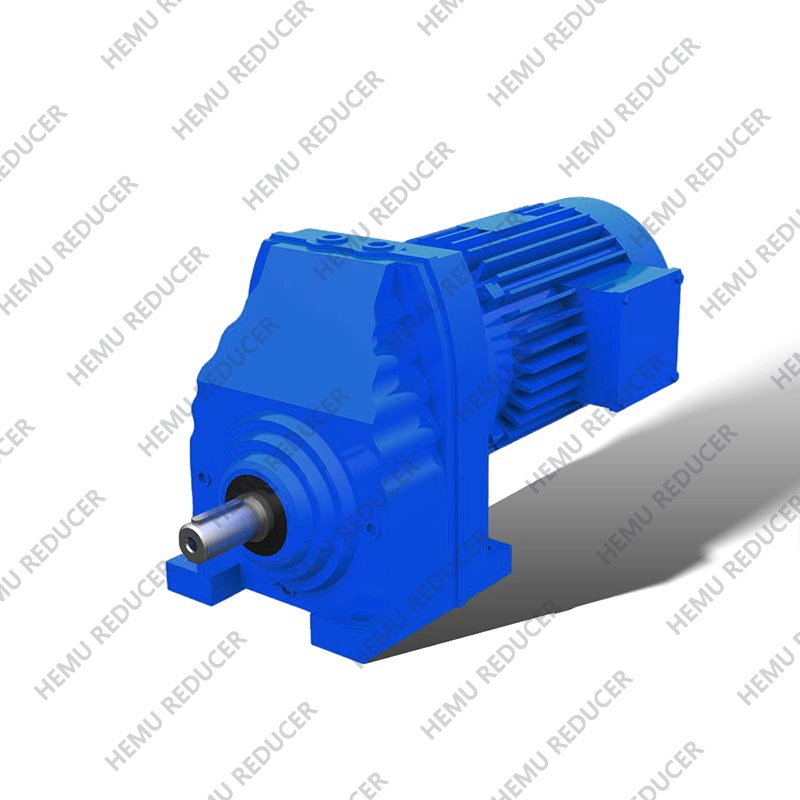

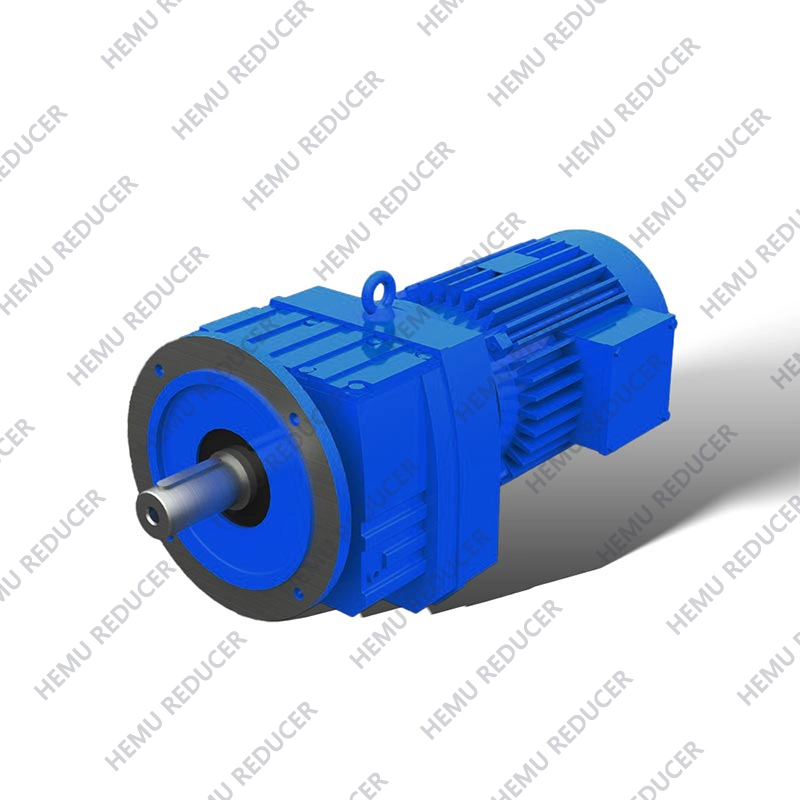

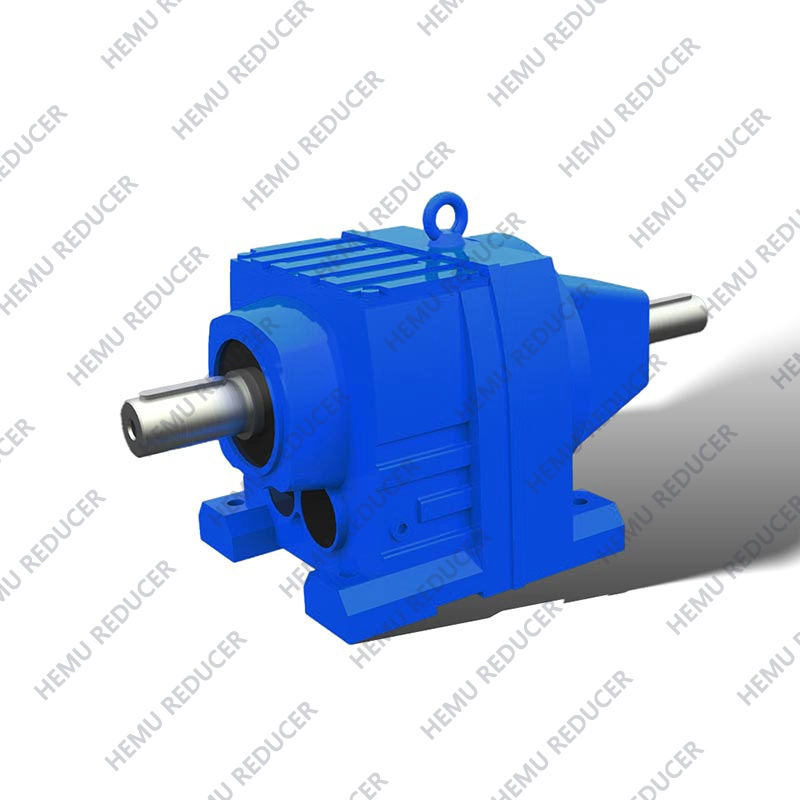

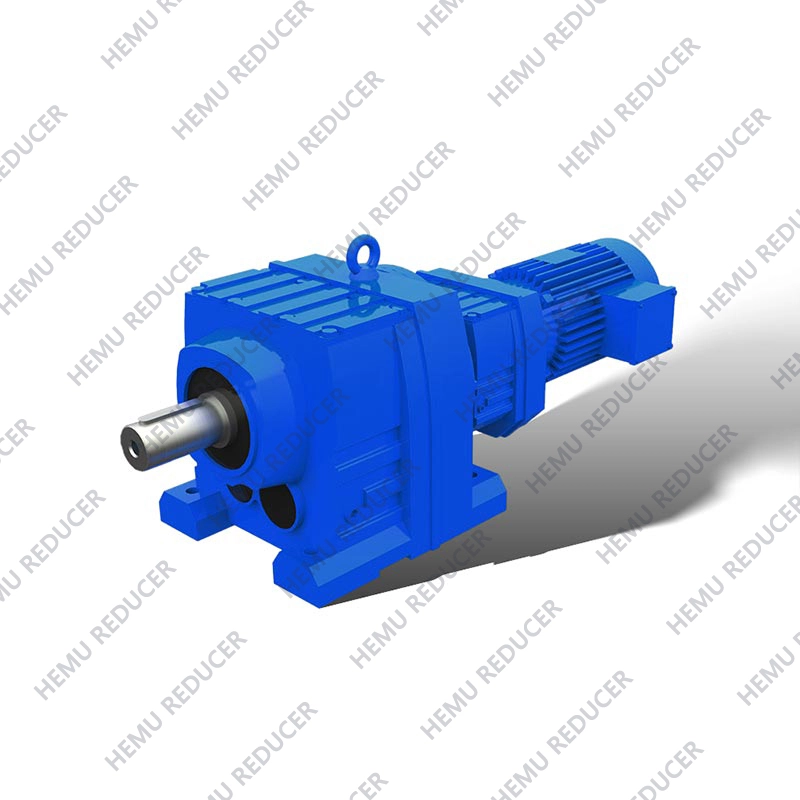

HR серия Спирален дизайн на двигателя на предавките:Спиралните предавки предлагат по-висока ефективност на трансмисията и по-нисък шум в сравнение с шпорите на зъбните колела, което ги прави подходящи за високоскоростни сценарии за прилагане на тежко натоварване.
Компактна структура:HR серийният спирален зъбен двигател обикновено са компактно проектирани да спестят пространството за инсталиране, подходящи за приложения, ограничени от пространството.
Висока твърдост:Спирачният двигател на HR серията е изработен от материали с висока якост с висока твърдост и издръжливост, способни да издържат на големи радиални и аксиални натоварвания.
1. Висока модулен дизайн
2. Висока поддръжка, стабилно предаване и ниско ниво на шум.
3. Уплътнително уплътняване, широк спектър от приложение на индустрията.
4. Висока ефективност и спестявайте мощност.
5. Спестена цена и ниска поддръжка.
1. Харбор и доставка
2. Хор и транспорт
3. Електрическа мощност
4. КОЛЕННО МИНДЕР
5. Предоставяне и строителство
6.Paper и лека индустрия
7. ХИМИЧНА ИНДУСТРИАЛНА И ОТГОВОРНОСТ.
| Жилищен материал | Чугун/пластично желязо |
| Твърдост на жилищата | HBS190-240 |
| Зъбен материал | 20Crmnti Alloy Steel |
| Повърхностна твърдост на предавките | HRC58 ° ~ 62 ° |
| Твърдостта на ядрото на предавката | HRC33 ~ 40 |
| Материал за вход / изходен вал | 42Crmo Alloy Steel |
| Твърда на вход / изходния вал | HRC25 ~ 30 |
| Обработка на прецизността на предавките | Точно смилане, 6 ~ 5 клас |
| Смазване на масло | GB L-CKC220-460, Shell Omala220-460 |
| Топлинна обработка | Закаляване, циментиране, гасене и т.н. |
| Ефективност | 94% ~ 96% (зависи от етапа на предаване) |
| Шум (Max) | 60 ~ 68db |
| Темп. Възход (макс) | 40 ° C. |
| Темп. Rise (масло) (MAX) | 50 ° C. |
| Вибрация | ≤20 µm |
| Обратна реакция | ≤20Arcmin |
| Марка лагери | Китайски лагер на марка, HRB/LYC/ZWZ/C&U. Или други марки, поискани, SKF, FAG, INA, NSK. |
| Марка маслена уплътнение | NAK --- Тайван или други поискани марки |
| Размер | Сящният диаметър на вала. (mm) |
Височина на центъра (mm) |
Изходният фланец Диа. (mm) |
Мощност (KW) |
Съотношение | Допустим въртящ момент (N. M) |
Тегло (KGs) |
| 17 | Φ20k6 | 75 | Φ120/140 | 0.18-0.75 | 3.83-74.84 | 85 | 4 |
| 27 | Φ25k6 | 90 | Φ120/140 | 0,18-3,00 | 3.37-135.09 | 130 | 5.5 |
| 37 | Φ25k6 | 90 | Φ160/200 | 0,18-3,00 | 3.33-134.82 | 200 | 8.5 |
| 47 | Φ30k6 | 115 | Φ160/200 | 0.18-5.50 | 3.83-176.88 | 300 | 10 |
| 57 | Φ35k6 | 115 | Φ200/250 | 0.18-7.50 | 4.39-186.89 | 450 | 18 |
| 67 | Φ35k6 | 130 | Φ200/250 | 0.18-7.50 | 4.29-199.81 | 600 | 25 |
| 77 | Φ40k6 | 140 | Φ250/300 | 0.18-11.00 | 5.21-195.24 | 820 | 36 |
| 87 | Φ50k6 | 180 | Φ300/350 | 0,55-22,00 | 5.36-246.54 | 1550 | 63 |
| 97 | Φ60m6 | 225 | Φ350/450 | 0,55-30,00 | 4.49-289.74 | 3000 | 101 |
| 107 | Φ70m6 | 250 | Φ350/450 | 2.20-45.00 | 5.06-249.16 | 4300 | 153 |
| 137 | Φ90m6 | 315 | Φ450/550 | 5.50-55.00 | 5.15-222.60 | 8000 | 220 |
| 147 | Φ110m6 | 335 | Φ450/550 | 11.00-90.00 | 5.0-16.31 | 13000 | 400 |
| 167 | Φ120m6 | 425 | Φ550/660 | 11.00-160.00 | 10.24-229.71 | 18000 | 700 |
