NMRV серия редуктор на червеи

NMRV серия редуктор на червеи

NMRV и NMRV редукторите на предавките на червеи понастоящем представляват най -модерното решение за изискванията на пазара по отношение на ефективността и гъвкавостта. Новата серия NMRV Power, налична и като компактна интегрална опция за спирален/червей, е проектирана с оглед на модулността: Ниският брой основни модели може да се приложи към широк спектър от рейтинги на мощността, гарантиращи съотношенията на най -високите характеристики и намаляване от 5 до 1000 .

Редукторът на NMRV от серията червеи има следните основни характеристики: висококачествена леене на алуминиева сплав, леко тегло, корозия и устойчивост на окисляване, без ръжда; въртящ момент от висок изход; Гладка трансмисия, нисък шум, подходящ за дългосрочна непрекъсната работа в тежки среди; Висока ефективност на разсейване на топлина; Красив и издръжлив, малък размер; може да бъде адаптиран към всеобхватна инсталация.

Предимства:

1. Висока модулен дизайн
2. Висока поддръжка, стабилно предаване и ниско ниво на шум.
3. Уплътнително уплътняване, широк спектър от приложение на индустрията.
4. Висока ефективност и спестявайте мощност.
5. Спестена цена и ниска поддръжка.

NMRV серия червей редуктор на предавките:

1. Жилище:

Скоростна кутия за алуминиева сплав с алуминиева сплав (RV025 ~ RV090) Скоростна кутия от чугун (RV110 ~ RV150)

2. Worm Wheel:

Носима калаена бронзова сплав, алуминиева бронзова сплав

3. Вал на червеи:

20Cr стомана, карбуризация, гасене, смилане, повърхностна твърдост 56-62HRC, 0,3-0,5 мм останал карбуризиран слой след прецизно смилане

4. Входни конфигурации:

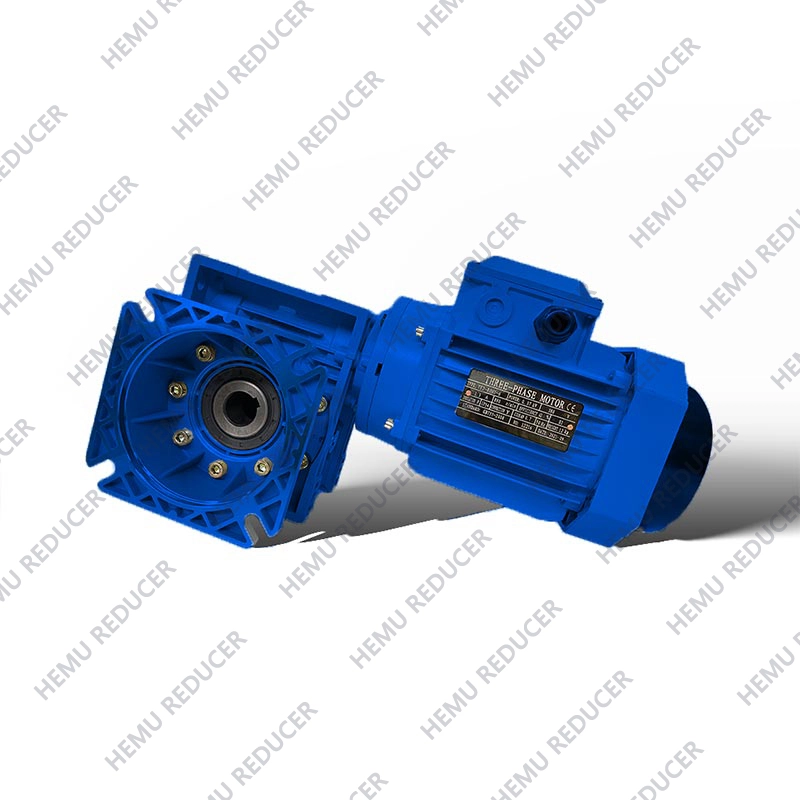

Оборудван с електрически двигатели (променлив мотор, спирачен двигател, постоянен ток, серво мотор)
IEC-нормализиран моторен фланец
Вход на твърд вал
Вход за удължаване на опашката на вала на червеи

5. Изходни конфигурации:

Изход на кухия вал на ключ
Кухи вал с изходен фланец
Изход на твърд вал на плъгин

6. резервни части:

Удължаване на опашката на червеи, единичен изходен вал, двоен изходен вал, изходен фланец, рамо на въртящия момент, прахов капак

7. Картина на скоростната кутия:

Скоростна кутия за алуминиева сплав:
След взривяване на изстрел, лечение с антикорозия и фосфор, боя с цвета на Ral 5010 Gentian Blue или Ral 7035 Светло сиво
Скоростна кутия от чугун:
След боядисване с червена боя за антируста, боя

NMRV серия червейни редуктори на предавките:

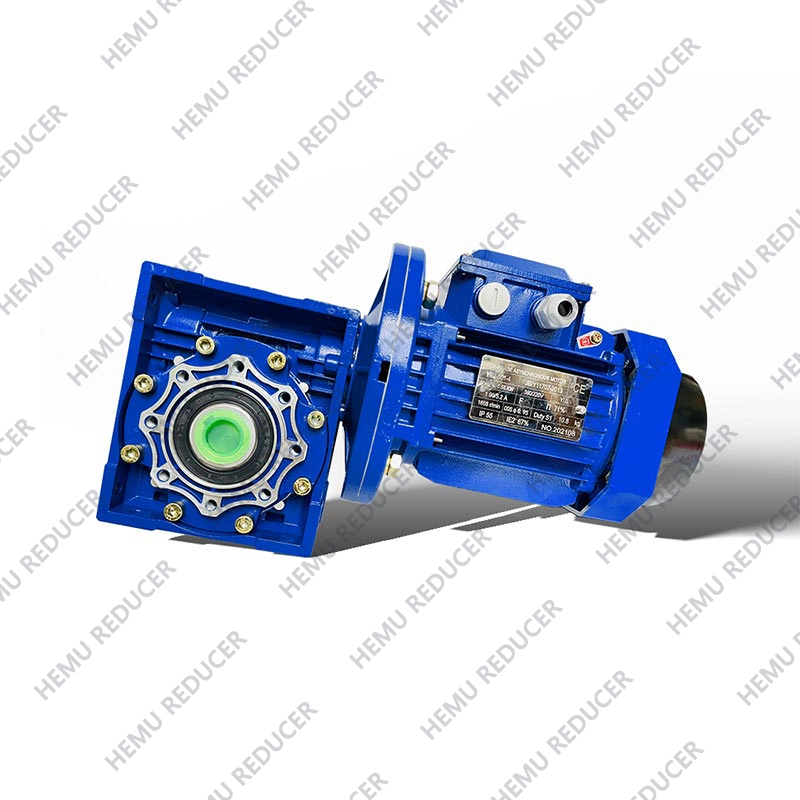

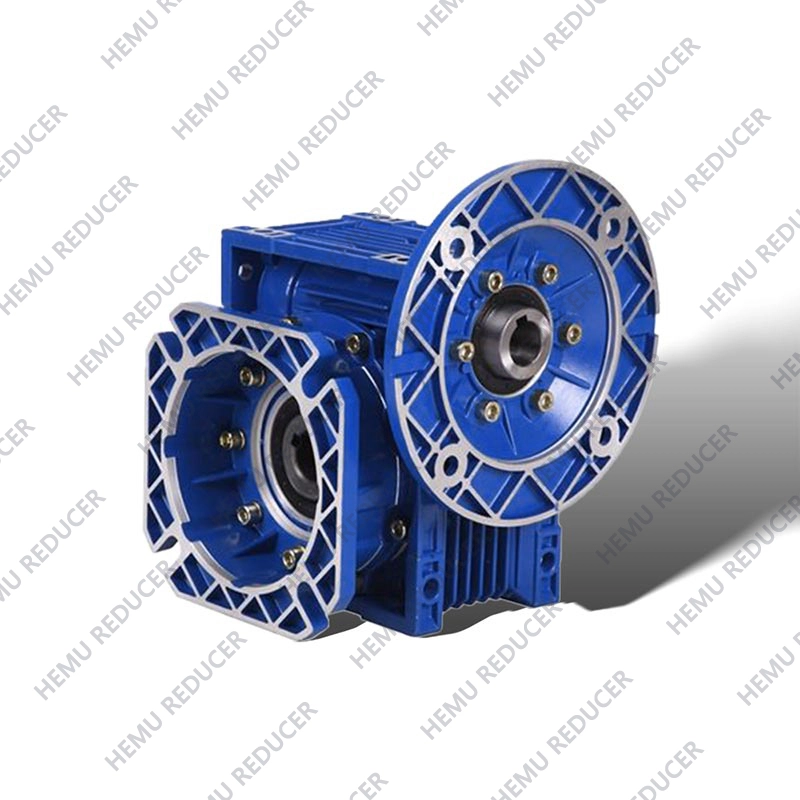

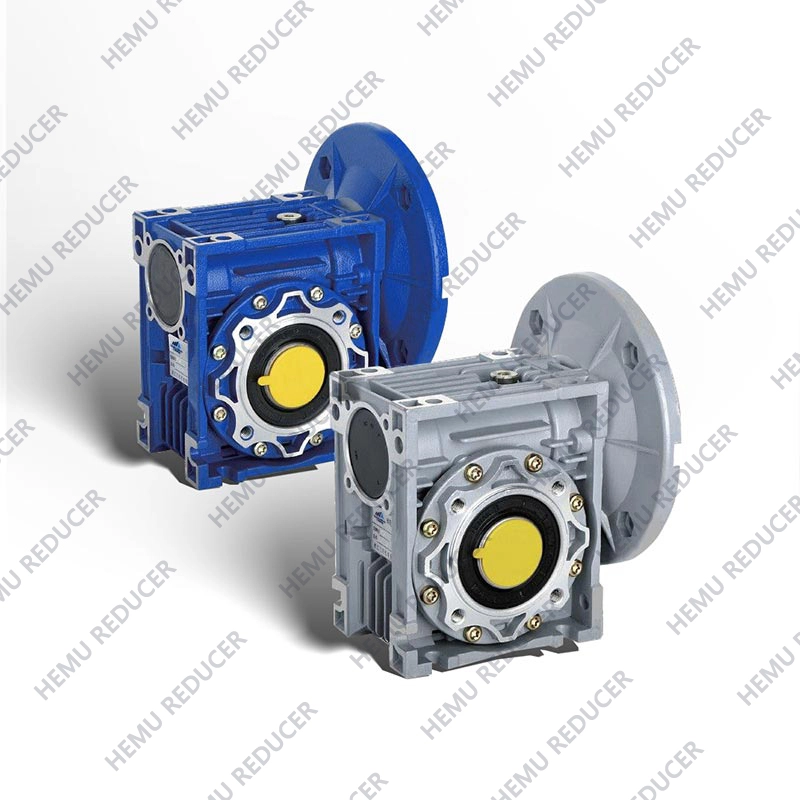

Вход на кухия вал с моторен фланец от IEC
RV025 ~ RV150

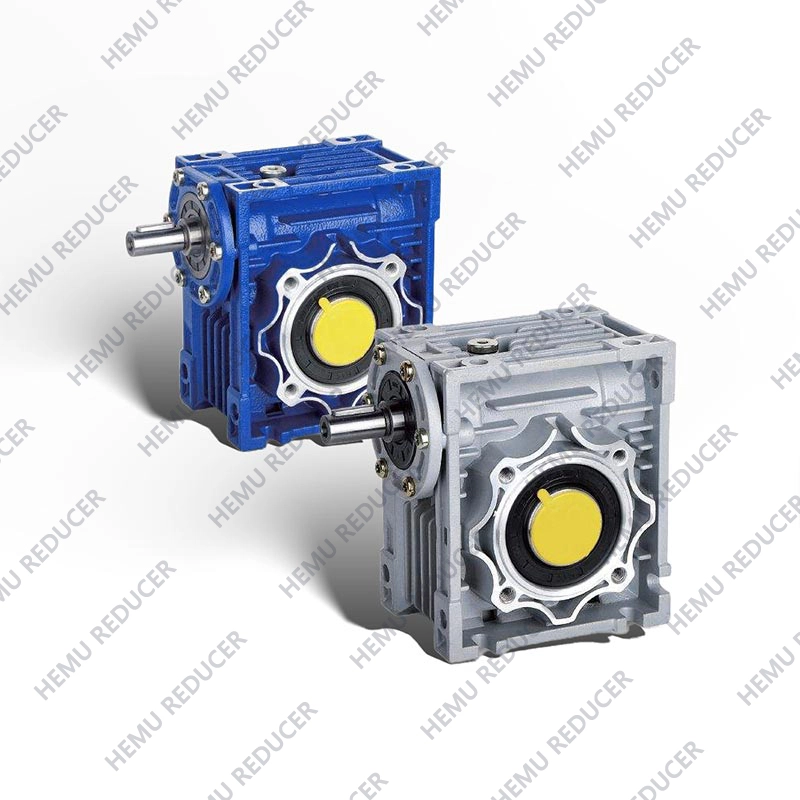

Вход на твърд вал
RV025 ~ RV150

Характеристики:

1. Качествена скоростна кутия с алуминиева сплав, леко тегло, а не ръжда
2. 2 Незадължителни материали за колело на червеи: калаена бронзова или алуминиева бронзова сплав
3. Стандартни части и много гъвкави за конфигурации на вала и интерфейс на моторния фланец
4. Няколко опции за незадължително монтиране
5. Нисък шум, висока ефективност при разсейване на топлина

Технически данни:

Съотношение:

5, 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100

Инсталация:

Монтиран фланец
Монтиран крак
Монтирана ръка на въртящия момент

Смазване:

Смазване на мазнини
Смазване на маслена баня и пръскане

Охлаждане:

Естествено охлаждане
